Готовые приводные решения

Промпривод разрабатывает и поставляет готовые приводные решения, оптимально подобранные под задачи конкретного заказчика. Мы используем компоненты только от проверенных мировых производителей, таких как BonfiglioliFlenderWEGYilmaz и других. Каждое решение проектируется нашими инженерами с учетом рабочих нагрузок, режимов эксплуатации, компоновки и особенностей объекта.

Мы предлагаем комплексный подход — от подбора оборудования до сопровождения поставки, установки и ввода в эксплуатацию. Гарантируем точность расчетов, надежность и совместимость компонентов.

Ниже представлены примеры реализованных решений.

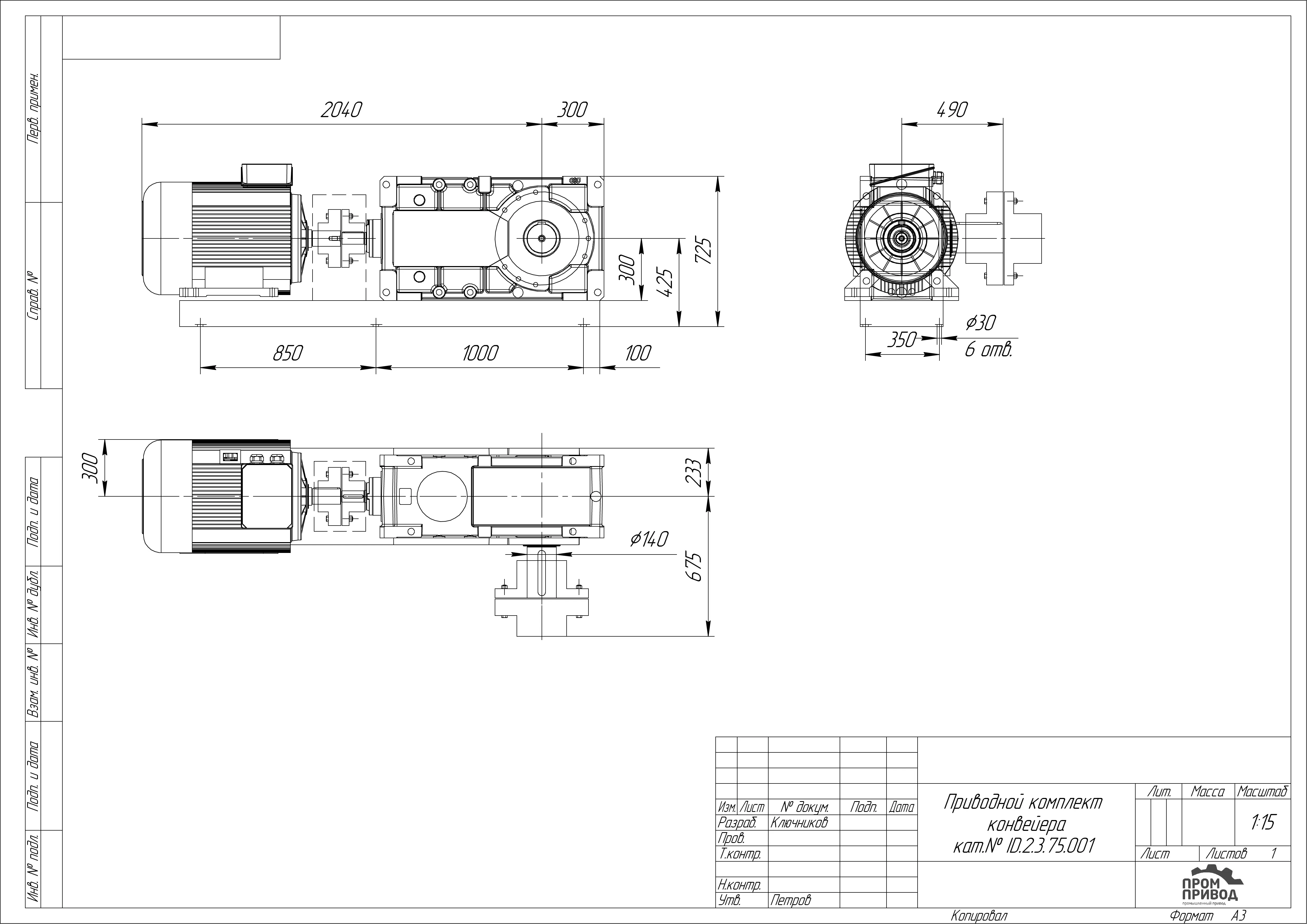

Приводной комплект конвейера, кат.№ ID.2.3.75.001

Редуктор: Bonfiglioli HDO 120 3 17.3 LP L 1 VP B3 HE DS TG CC

Мощность: 75 кВт

Обороты вход/выход (n1/n2): 1485/68.12 об/мин

Передаточное число (i): 21.8:1

Коэффициент запаса прочности (sf): 3.39

Выходной вал: сплошной с шпонкой, Ø140 мм



Электродвигатель: WEG W22 -280S/M

Мощность: 75 кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP55



Модель эластичной муфты: DYHK-280 (быстроходный вал)

Мощность передачи: 75 кВт

Скорость вращения: 1500 об/мин



Модель эластичной муфты: REVOLEX® KX-D

Мощность передачи: 75 кВт

Скорость вращения: 68.12 об/мин

Заказать оборудование

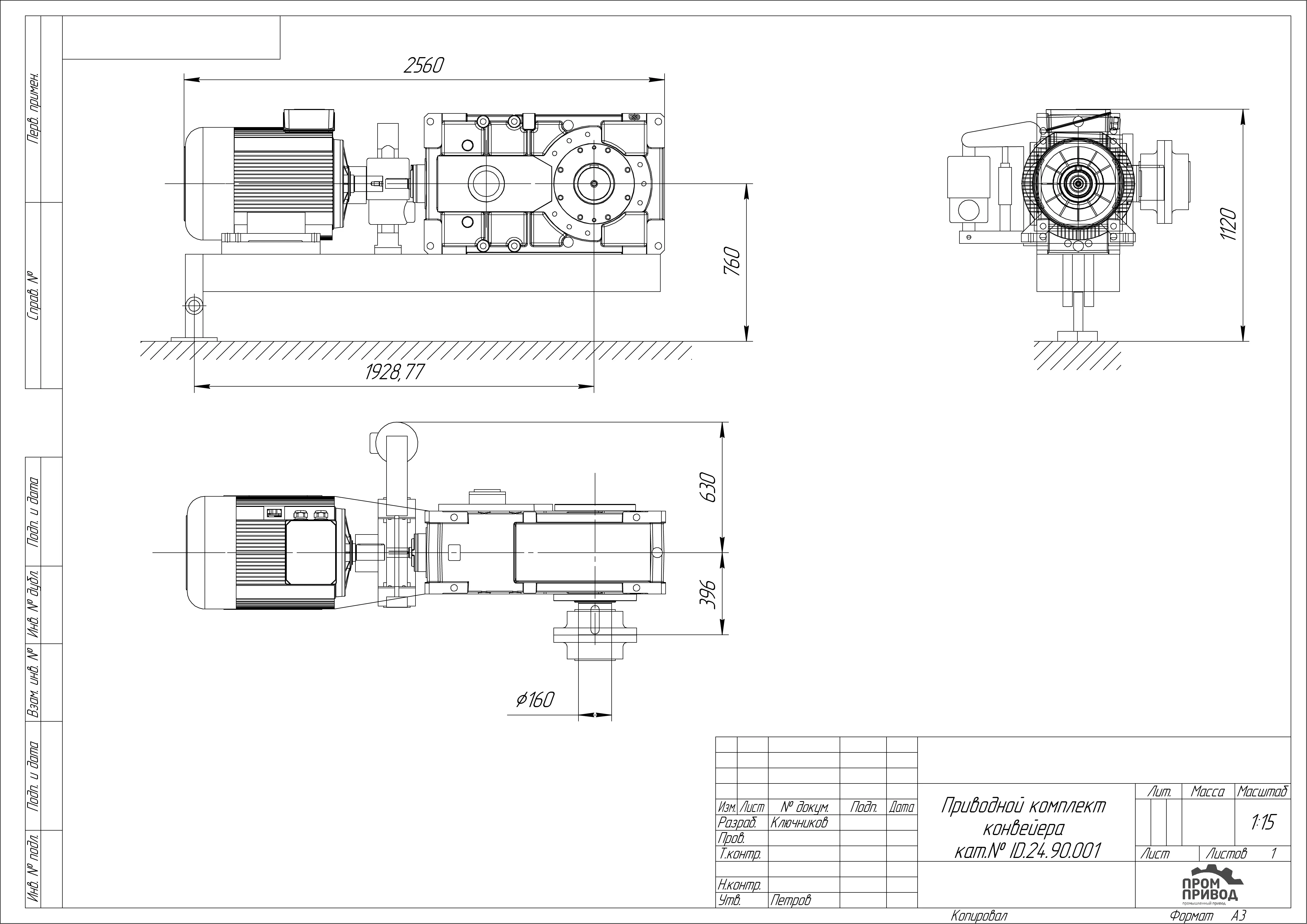

Приводной комплект конвейера, кат.№ ID.24.90.001

Редуктор: Bonfiglioli HDO 125 3 38.8 LP L 1 VP B3 HE A CW TK TG CC

Мощность: 90 кВт

Обороты вход/выход (n1/n2): 1485/38.27 об/мин

Передаточное число (i): 38.8:1

Коэффициент запаса прочности (sf): 2.16

Выходной вал: сплошной с шпонкой, Ø160 мм



Электродвигатель: WEG W22xtb -280S/M

Мощность: 90 кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db



Гидромуфта: TRANSFLUID

Мощность: 90 кВт

Опция: Гидравлическая муфта с двойной камерой задержки



Модель тормоза: Galvi

Тип: Ленточный/барабанный тормоз

Диаметр тормозного барабана: 400 мм

Исполнительный механизм: Электрогидравлический толкатель



Модель фланцевый муфты: Ringspann RFK(Тихоходный вал)

RFK 0140 TBO-STA-FSC140-MSC120

Жесткая фланцевая муфта

Стальная рама

Заказать оборудование

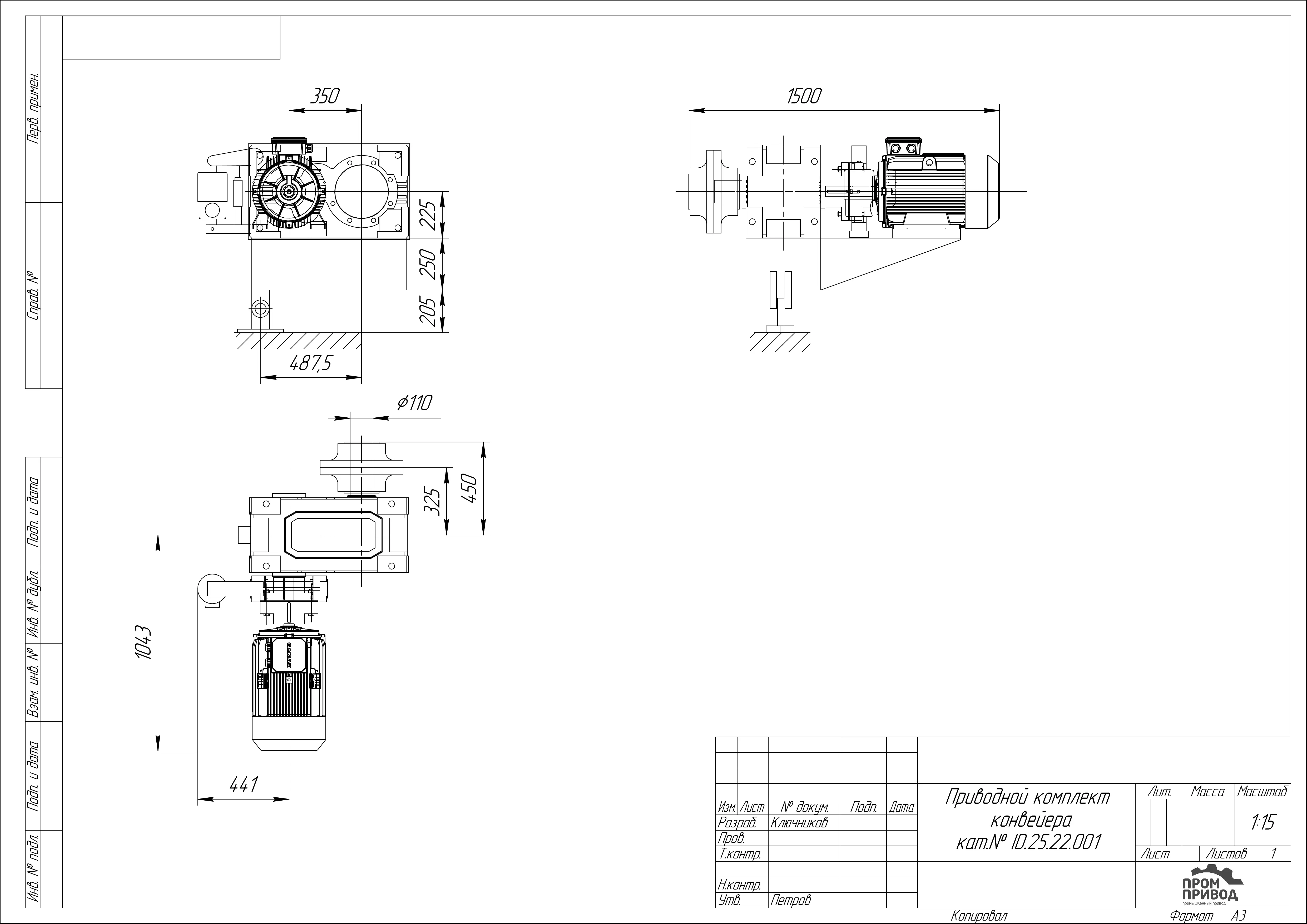

Приводной комплект конвейера, кат.№ ID.25.22.001

Редуктор: Bonfiglioli HDP 90 3 32.9 LP LL GL 180 B3 HE DS TG CC

Мощность: 22 кВт

Обороты вход/выход (n1/n2): 1475/44.83 об/мин

Передаточное число (i): 32.9:1

Коэффициент запаса прочности (sf): 4.05

Выходной вал: сплошной с шпонкой, Ø110 мм



Электродвигатель: WEG W22xtb -180L

Мощность:  22кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db



Модель эластичной муфты: DYHK-230(Быстроходный вал)

Мощность передачи: 22 кВт

Скорость вращения: 1500 об/мин

Дополнительно: с тормозным барабаном Ø250 мм



Модель тормоза: SIBRE TE 250 EdEx 32/50

Тип: Барабанный тормоз

Диаметр тормозного барабана: 250 мм

Толкатель: Электрогидравлический толкатель EdEx 32/50



Модель фланцевый муфты: Ringspann RFK(Тихоходный вал)

RFK 0115 TBO-STA-FSC110-MSC100

Жесткая фланцевая муфта



Стальная рама

Заказать оборудование

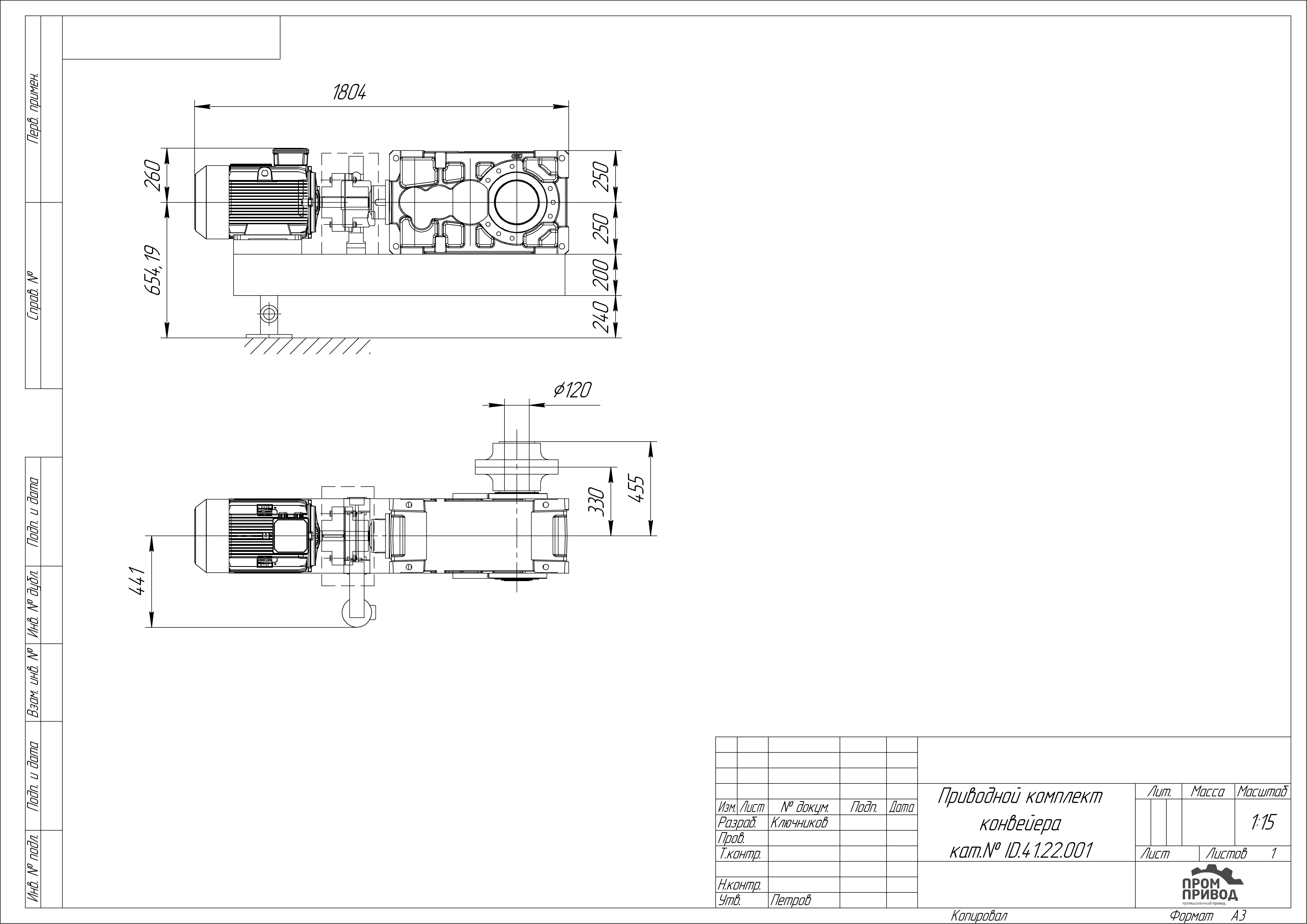

Приводной комплект конвейера, кат.№ ID.41.22.001

Редуктор: Bonfiglioli HDO 95 3 31.9 LP L 1 G 180 B3 HE TK TG CC

Мощность: 22 кВт

Обороты вход/выход (n1/n2): 1475/46.24 об/мин

Передаточное число (i): 31.9:1

Коэффициент запаса прочности (sf): 4.48

Выходной вал: сплошной с шпонкой, Ø120 мм



Электродвигатель: WEG W22xtb -180L

Мощность:  22кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db



Модель эластичной муфты: DYHK-230(Быстроходный вал)

Мощность передачи: 22 кВт

Скорость вращения: 1500 об/мин

Дополнительно: с тормозным барабаном Ø250 мм



Модель тормоза: SIBRE TE 250 EdEx 32/50



Тип: Барабанный тормоз

Диаметр тормозного барабана: 250 мм

Толкатель: Электрогидравлический толкатель EdEx 32/50



Модель фланцевый муфты: Ringspann RFK(Тихоходный вал)

RFK 0115/0140 TBO-STA-FSC100-MSC120

Жесткая фланцевая муфта



Стальная рама

Заказать оборудование
Приводной комплект конвейера, кат.№ ID.42.45.001

Редуктор: Bonfiglioli HDO 100 3 31.5 LP L 1 VP B3 HE A CW TK TG CC

Мощность: 45 кВт

Обороты вход/выход (n1/n2): 1480/46.39 об/мин

Передаточное число (i): 31.9:1

Коэффициент запаса прочности (sf): 2.76

Выходной вал: сплошной с шпонкой, Ø120 мм



Электродвигатель: WEG W22xtb -225S/M

Мощность:  45кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db



Модель эластичной муфты: DYHK-250(Быстроходный вал)

Мощность передачи: 45 кВт

Скорость вращения: 1500 об/мин

Дополнительно: с тормозным барабаном Ø315 мм



Модель тормоза: SIBRE TE 315 EdEx 50/50

Тип: Барабанный тормоз

Диаметр тормозного барабана: 315 мм

Толкатель: Электрогидравлический толкатель EdEx 50/50



Модель фланцевый муфты: Ringspann RFK(Тихоходный вал)

RFK 0115/0140 TBO-STA-FSC110-MSC120

Жесткая фланцевая муфта



Стальная рама

Заказать оборудование
Приводной комплект конвейера, кат.№ ID.43.30.001

Редуктор: Bonfiglioli HDO 100 3 40.0 LP L 1 G 200 B3 HE A CW TK TG CC

Мощность: 30 кВт

Обороты вход/выход (n1/n2): 1475/36.88 об/мин

Передаточное число (i): 40:1

Коэффициент запаса прочности (sf): 3.29

Выходной вал: сплошной с шпонкой, Ø120 мм



Электродвигатель: WEG W22xtb -200L

Мощность:  30кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db



Модель эластичной муфты: DYHK-230 (Быстроходный вал)

Мощность передачи: 30 кВт

Скорость вращения: 1500 об/мин



Модель фланцевый муфты: Ringspann RFK(Тихоходный вал)

RFK 0115/0140 TBO-STA-FSC100-MSC120

Жесткая фланцевая муфта



Стальная рама

Заказать оборудование

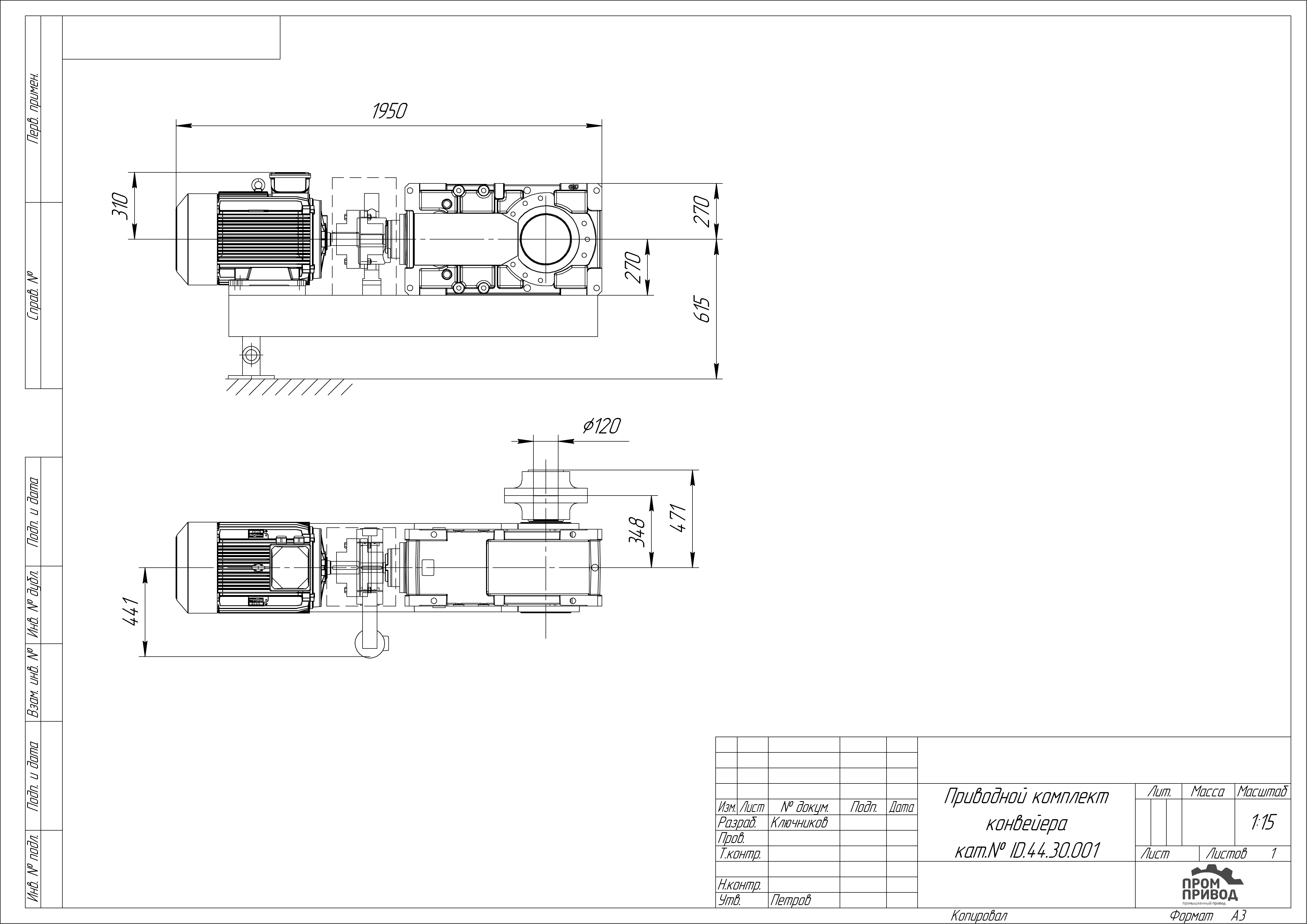

Приводной комплект конвейера, кат.№ ID.44.30.001

Редуктор: Bonfiglioli HDO 100 3 40.0 LP L 1 G 200 B3 HE A CW TK TG CC

Мощность: 30 кВт

Обороты вход/выход (n1/n2): 1475/36.88 об/мин

Передаточное число (i): 40:1

Коэффициент запаса прочности (sf): 3.29

Выходной вал: сплошной с шпонкой, Ø120 мм



Электродвигатель: WEG W22xtb -200L

Мощность:  30кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db



Модель эластичной муфты: DYHK-230 (Быстроходный вал)

Мощность передачи: 30 кВт

Скорость вращения: 1500 об/мин



Модель фланцевый муфты: Ringspann RFK(Тихоходный вал)

RFK 0115/0140 TBO-STA-FSC100-MSC120

Жесткая фланцевая муфта



Стальная рама

Заказать оборудование

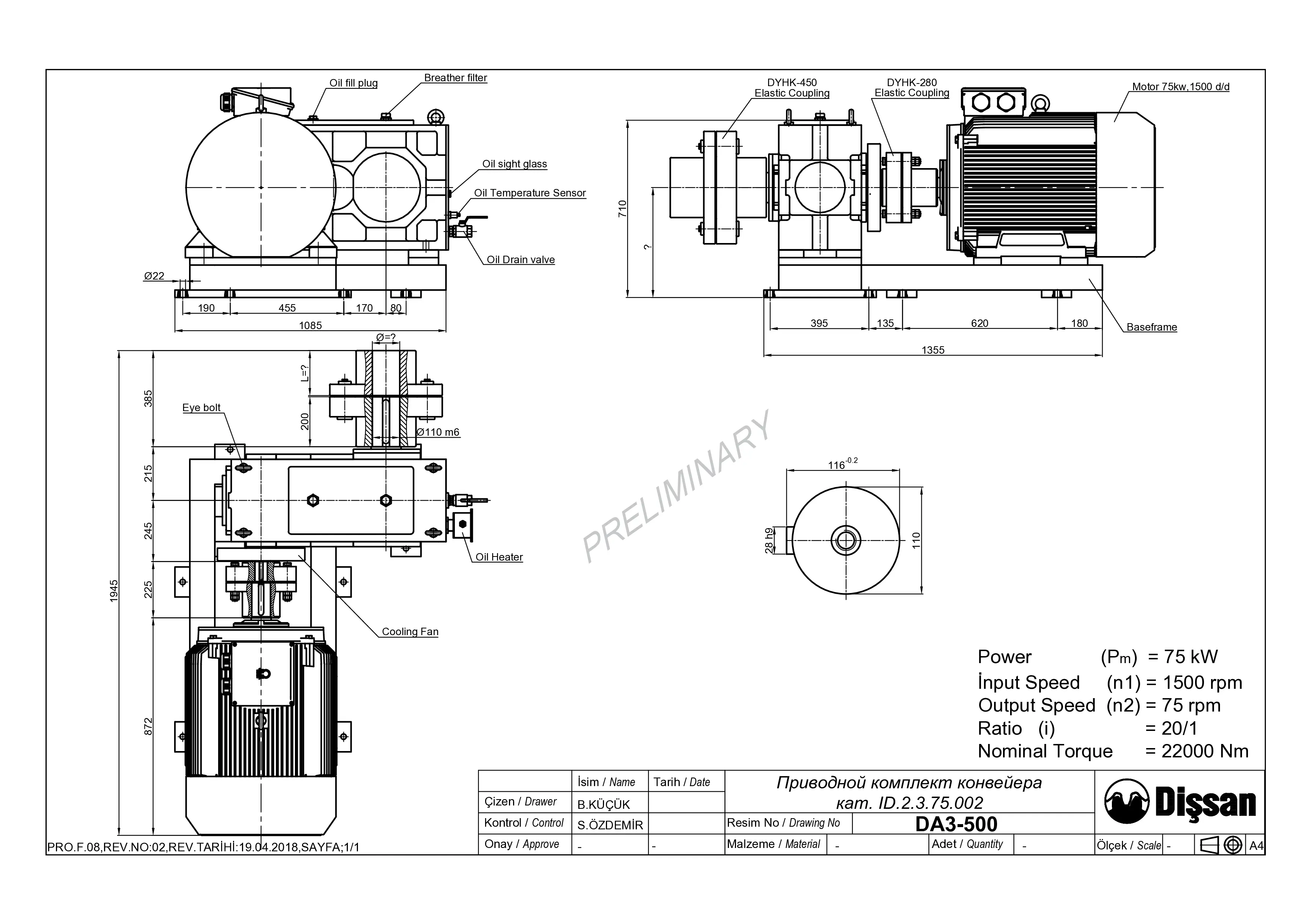

Приводной комплект конвейера, кат. ID.2.3.75.002

Модель редуктора: Dissan DA3-500
Мощность: 75 кВт
Обороты вход/выход (n1/n2): 1500/75 об/мин
Передаточное число (i): 20:1
Коэффициент запаса прочности (sf): 2.3

Рабочий крутящий момент: приблизительно 9500 Н·м
Номинальный крутящий момент: 22 000 Н·м
Тепловая мощность: 75 кВт

Выходной вал: сплошной с шпонкой, Ø110 мм
Уплотнения: сальники типа Taconite
Маслоуказатель: стекло для контроля уровня масла
Слив масла: сливной клапан
Подогрев масла: Baykal (локальный бренд)
Датчик температуры масла: Alfa AST10
Охлаждение: вентилятор на входном валу



Электродвигатель: WEG W22 -280S/M

Мощность: 75 кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP55



Модель эластичной муфты: DYHK-280 (быстроходный вал)
Мощность передачи: 75 кВт
Скорость вращения: 1500 об/мин
Отверстия: будут обработаны (будут расточены под посадку)



Модель эластичной муфты: DYHK-450
Мощность передачи: 75 кВт
Скорость вращения: 75 об/мин
Отверстия: будут обработаны (расточка под посадку вала)



Стальная рама

Заказать оборудование

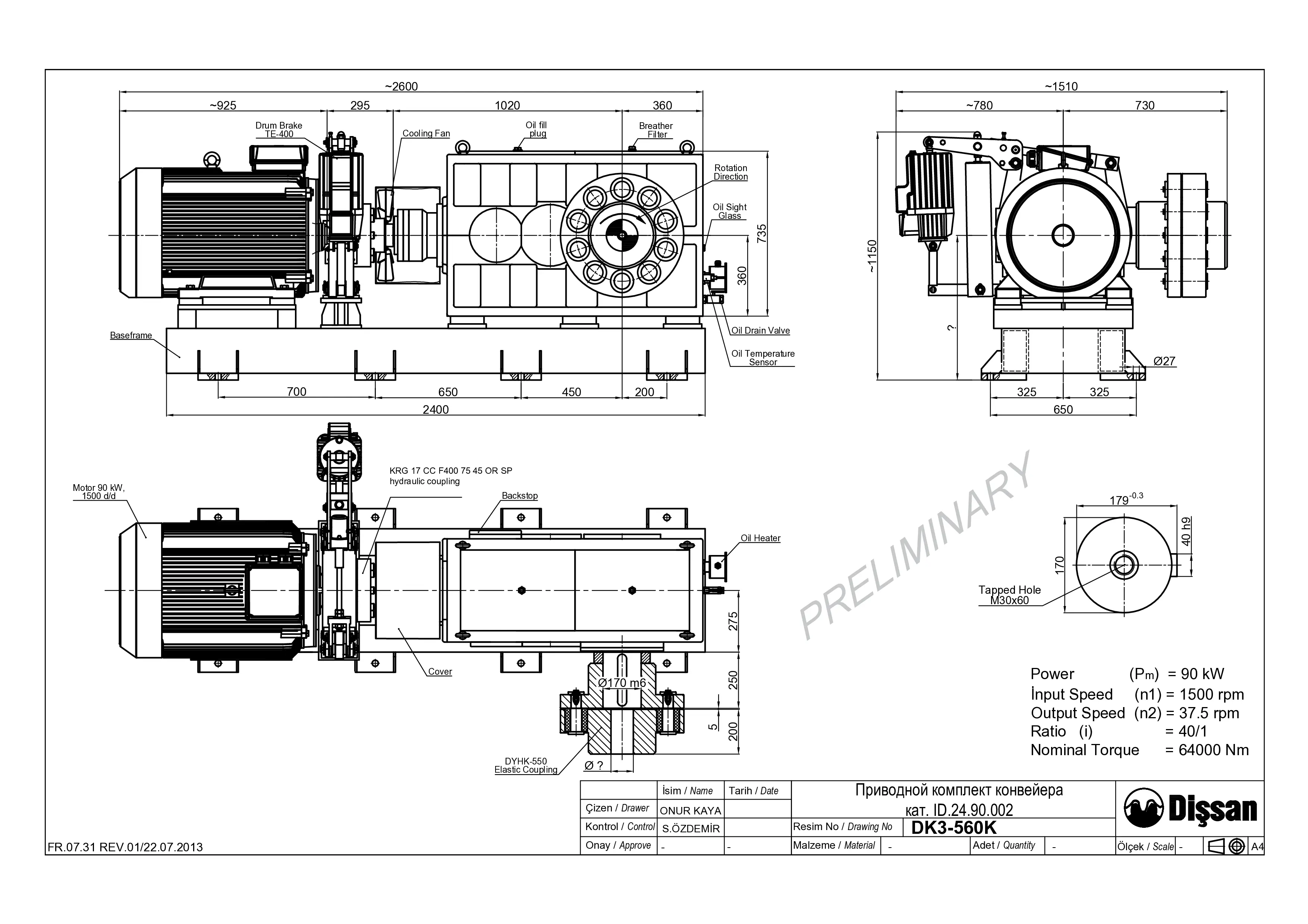

Приводной комплект конвейера, кат. ID.24.90.002

Модель редуктора: Dissan DK3-560K
Мощность: 90 кВт
Обороты вход/выход (n1/n2): 1500 / 37,5 об/мин
Передаточное число (i): 40:1
Коэффициент запаса прочности (sf): 2.8

Рабочий крутящий момент: приблизительно 22 900 Н·м
Номинальный крутящий момент: 64 000 Н·м
Тепловая мощность: 140 кВт

Выходной вал: сплошной с шпонкой, Ø170 мм
Уплотнения: сальники типа Taconite
Маслоуказатель: смотровое стекло
Слив масла: сливной клапан
Стопор обратного хода (Backstop): имеется
Подогрев масла: Baykal (локальный бренд)
Датчик температуры масла: Alfa AST10
Охлаждение: вентилятор на входном валу

Электродвигатель: WEG W22xtb -280S/M

Мощность: 90 кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db


Модель быстроходной гидромуфты:
KRG 17 CC F400 75 45 OR SP
Мощность передачи: 90 кВт
Скорость вращения: 1500 об/мин
Дополнительно: с тормозным барабаном Ø400 мм


Модель тормоза:
SIBRE TE 400 EdEx 80/60
Тип: Ленточный/барабанный тормоз
Диаметр тормозного барабана: 400 мм
Исполнительный механизм: Электрогидравлический толкатель EdEx 80/60


Модель эластичной муфты:
DYHK-550(Тихоходный вал)
Мощность передачи: 90 кВт
Скорость вращения: 37,5 об/мин
Отверстия: будут обработаны (расточка под посадку вала)


Стальная рама

Заказать оборудование
Приводной комплект конвейера, кат. ID.25.22.002

Модель редуктора: Dissan DK3-360
Мощность (на входе): 22 кВт
Обороты вход/выход (n1/n2): 1500 / 47 об/мин
Передаточное число (i): 32:1
Коэффициент запаса прочности (sf): 3.6

Рабочий крутящий момент: приблизительно 4 470 Н·м
Номинальный крутящий момент: 16 000 Н·м
Тепловая мощность: 60 кВт

Выходной вал: сплошной с шпонкой, Ø100 мм
Уплотнения: сальники типа Taconite
Маслоуказатель: смотровое стекло
Слив масла: сливной клапан
Подогрев масла: Baykal (локальный бренд)
Датчик температуры масла: Alfa AST10

Электродвигатель: WEG W22xtb -180

Мощность: 22кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db

Модель эластичной муфты: DYHK-230(Быстроходный вал)
Мощность передачи: 22 кВт
Скорость вращения: 1500 об/мин
Отверстия: будут обработаны (расточка под посадку вала)
Дополнительно: с тормозным барабаном Ø250 мм

Модель тормоза: SIBRE TE 250 EdEx 32/50
Тип: Барабанный тормоз
Диаметр тормозного барабана: 250 мм
Толкатель: Электрогидравлический толкатель EdEx 32/50

Модель эластичной муфты: DYHK-360(Тихоходный вал)
Мощность передачи: 22 кВт
Скорость вращения: 47 об/мин
Отверстия: будут обработаны (расточка под посадку вала)



Стальная рама

Заказать оборудование

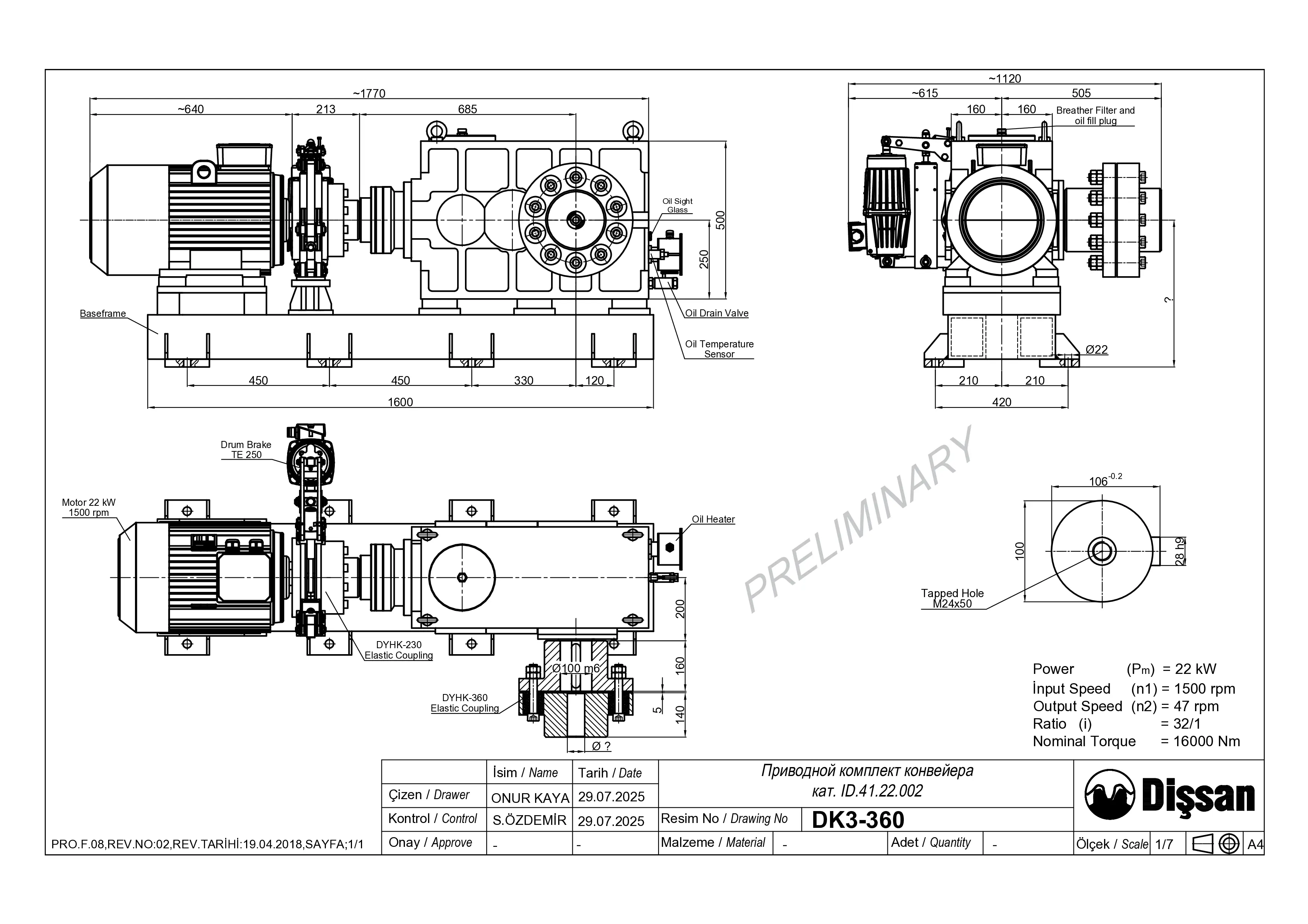

Приводной комплект конвейера, кат. ID.41.22.002

Модель редуктора: Dissan DK3-360
Мощность (на входе): 22 кВт
Обороты вход/выход (n1/n2): 1500 / 47 об/мин
Передаточное число (i): 32:1
Коэффициент запаса прочности (sf): 3.6

Рабочий крутящий момент: приблизительно 4 470 Н·м
Номинальный крутящий момент: 16 000 Н·м
Тепловая мощность: 60 кВт

Выходной вал: сплошной с шпонкой, Ø100 мм
Уплотнения: сальники типа Taconite
Маслоуказатель: смотровое стекло
Слив масла: сливной клапан
Подогрев масла: Baykal (локальный бренд)
Датчик температуры масла: Alfa AST10

Электродвигатель: WEG W22xtb -180

Мощность: 22кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db

Модель эластичной муфты: DYHK-230(Быстроходный вал)
Мощность передачи: 22 кВт
Скорость вращения: 1500 об/мин
Отверстия: будут обработаны (расточка под посадку вала)
Дополнительно: с тормозным барабаном Ø250 мм

Модель тормоза: SIBRE TE 250 EdEx 32/50
Тип: Барабанный тормоз
Диаметр тормозного барабана: 250 мм
Толкатель: Электрогидравлический толкатель EdEx 32/50

Модель эластичной муфты: DYHK-360(Тихоходный вал)
Мощность передачи: 22 кВт
Скорость вращения: 47 об/мин
Отверстия: будут обработаны (расточка под посадку вала)



Стальная рама

Заказать оборудование

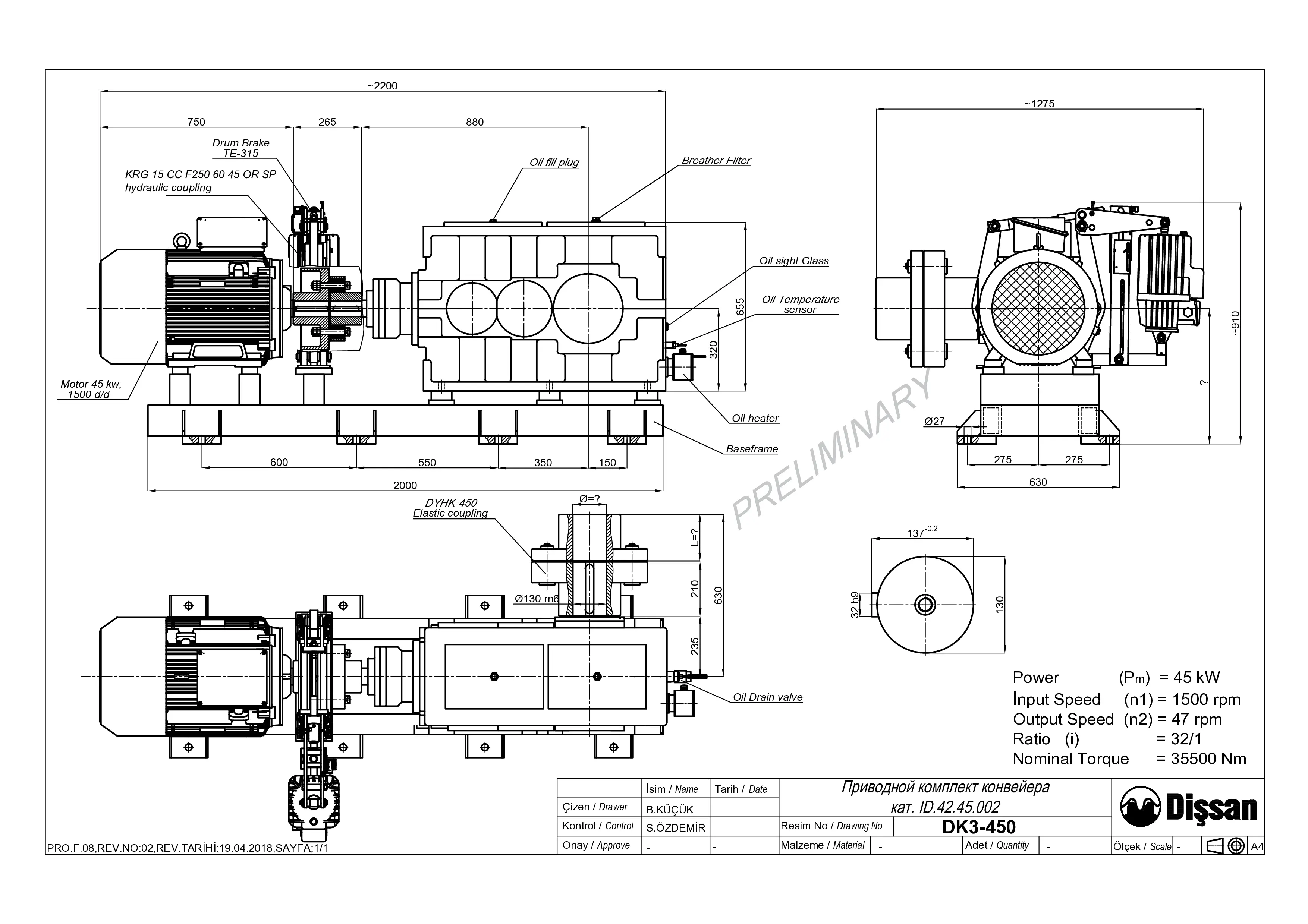

Приводной комплект конвейера, кат. ID.42.45.002

Модель редуктора: Dissan DK3-450
Мощность: 45 кВт
Обороты вход/выход (n1/n2): 1500 / 47 об/мин
Передаточное число (i): 32:1
Коэффициент запаса прочности (sf): 3.9

Рабочий крутящий момент: приблизительно 9 140 Н·м
Номинальный крутящий момент: 35 500 Н·м
Тепловая мощность: 90 кВт

Выходной вал: сплошной с шпонкой, Ø130 мм
Уплотнения: сальники типа Taconite
Маслоуказатель: смотровое стекло
Слив масла: сливной клапан
Подогрев масла: Baykal (локальный бренд)
Датчик температуры масла: Alfa AST10

Электродвигатель: WEG W22xtb -225S/M

Мощность: 45кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db



Модель быстроходной гидромуфты: KRG 15 CC F250 60 45 OR SP
Мощность передачи: 45 кВт
Скорость вращения: 1500 об/мин
Отверстия: будут обработаны (расточка под посадку вала)
Дополнительно: с тормозным барабаном Ø315 мм



Модель тормоза: SIBRE TE 315 EdEx 50/50
Тип: Барабанный тормоз
Диаметр тормозного барабана: 315 мм
Толкатель: Электрогидравлический толкатель EdEx 50/50



Модель эластичной муфты: DYHK-450
Мощность передачи: 45 кВт
Скорость вращения: 47 об/мин
Отверстия: будут обработаны (расточка под посадку вала)



Стальная рама

Заказать оборудование

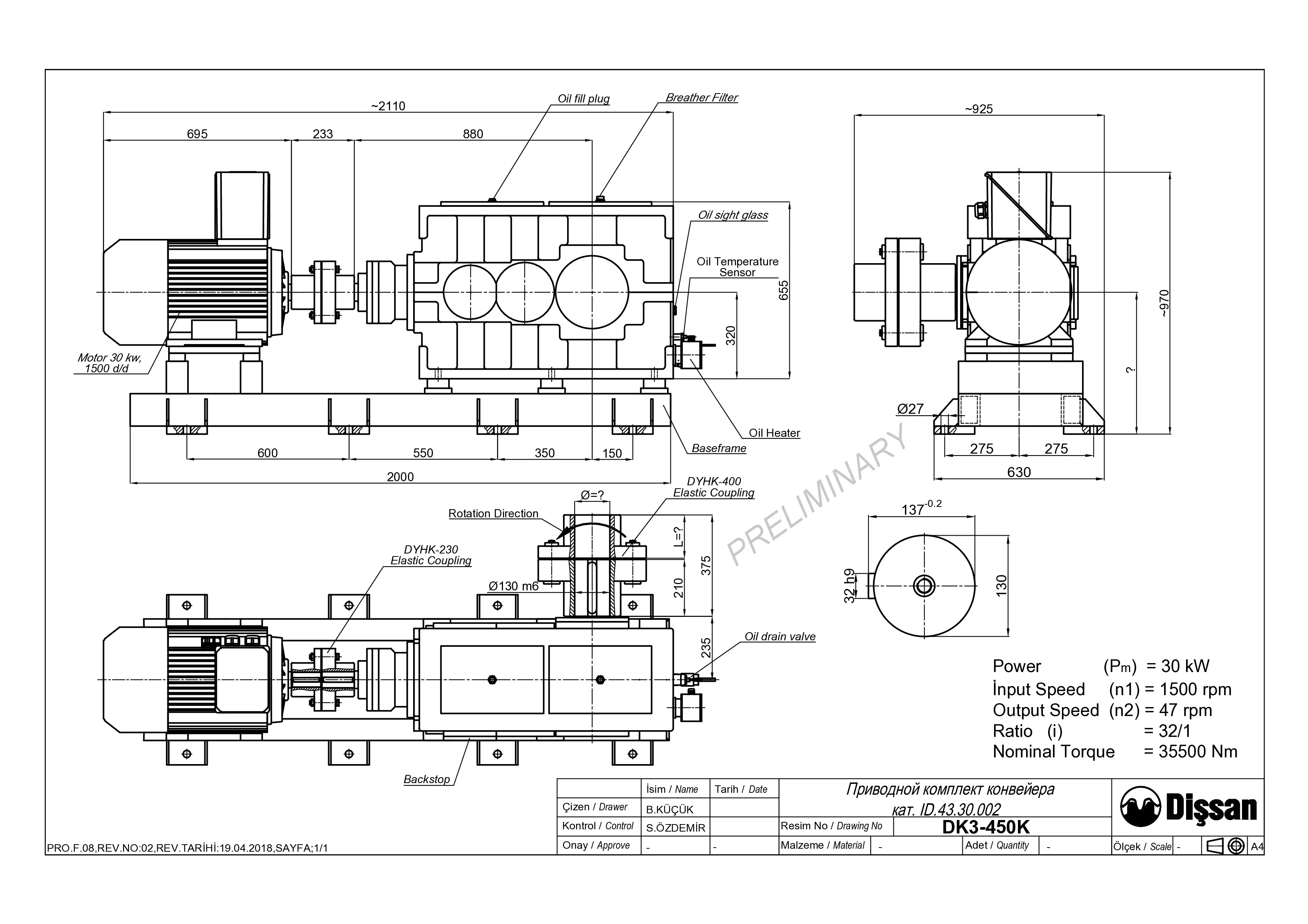

Приводной комплект конвейера, кат. ID.43.30.002

Модель редуктора: Dissan DK3-450K
Мощность: 30 кВт
Обороты вход/выход (n1/n2): 1500 / 47 об/мин
Передаточное число (i): 32:1
Коэффициент запаса прочности (sf): 5.8

Рабочий крутящий момент: приблизительно 6 100 Н·м
Номинальный крутящий момент: 35 500 Н·м
Тепловая мощность: 90 кВт

Выходной вал: сплошной с шпонкой, Ø130 мм
Обратный стопор (Backstop): установлен
Уплотнения: сальники типа Taconite
Маслоуказатель: смотровое стекло
Слив масла: сливной клапан
Подогрев масла: Baykal (локальный бренд)
Датчик температуры масла: Alfa AST10

Электродвигатель: WEG W22xtb -200L

Мощность: 30кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db

Модель эластичной муфты: DYHK-230
Мощность передачи: 30 кВт
Скорость вращения: 1500 об/мин
Отверстия: будут обработаны (расточка под посадку вала)

Модель эластичной муфты: DYHK-400
Мощность передачи: 30 кВт
Скорость вращения: 47 об/мин
Отверстия: будут обработаны (расточка под посадку вала)

Стальная рама

Заказать оборудование
Приводной комплект конвейера, кат. ID.44.30.002

Модель редуктора: Dissan DK3-450K
Мощность: 30 кВт
Обороты вход/выход (n1/n2): 1500 / 47 об/мин
Передаточное число (i): 32:1
Коэффициент запаса прочности (sf): 5.8

Рабочий крутящий момент: приблизительно 6 100 Н·м
Номинальный крутящий момент: 35 500 Н·м
Тепловая мощность: 90 кВт

Выходной вал: сплошной с шпонкой, Ø130 мм
Обратный стопор (Backstop): установлен
Уплотнения: сальники типа Taconite
Маслоуказатель: смотровое стекло
Слив масла: сливной клапан
Подогрев масла: Baykal (локальный бренд)
Датчик температуры масла: Alfa AST10

Электродвигатель: WEG W22xtb -200L

Мощность: 30кВт

Скорость вращения: 1500 об/мин

Материал корпуса: Чугун

Конфигурация монтажа: B3 (горизонтальный, лапы)

Частота: 50 Гц

Напряжение: 380-400 В

Класс энергоэффективности: IE1

Степень защиты: IP66

Взрывозащита: Маркировка: Ex tb IIIC T125°C Db

Модель эластичной муфты: DYHK-230
Мощность передачи: 30 кВт
Скорость вращения: 1500 об/мин
Отверстия: будут обработаны (расточка под посадку вала)

Модель эластичной муфты: DYHK-400
Мощность передачи: 30 кВт
Скорость вращения: 47 об/мин
Отверстия: будут обработаны (расточка под посадку вала)



Стальная рама

Заказать оборудование

Другие категории

КОНТАКТЫ


Офис в Алматы (Юридический адрес):

ул. Ауэзова, 60, Бизнес-центр Almaty Residence, 6-й этаж, офис 17А
Тел. +7 771 350 58 68
info@promprivod.kz

Наверх
